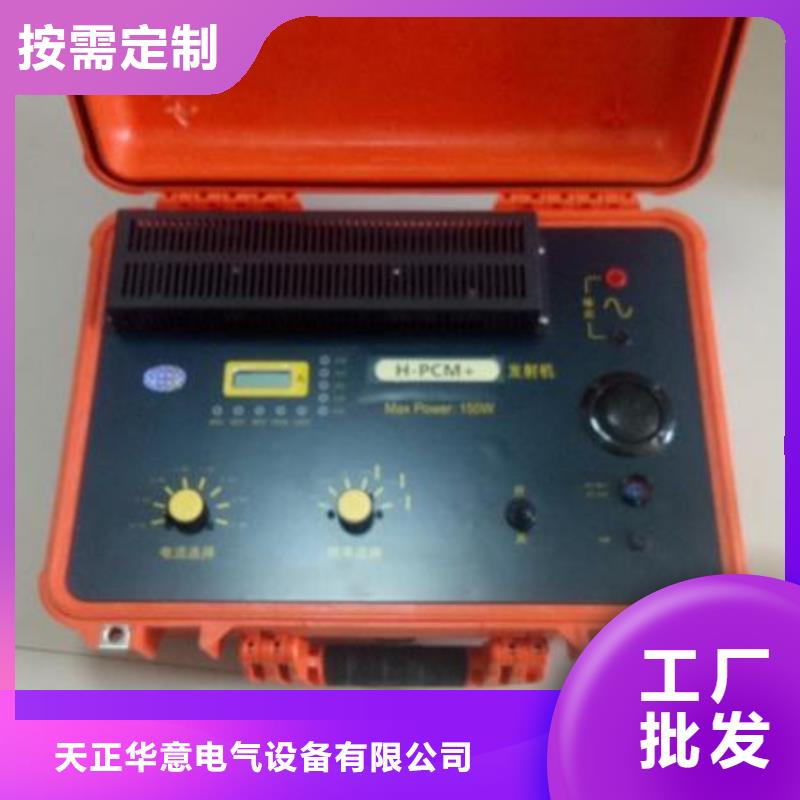

江苏徐州 地下电缆管线探测仪架空线路小电流接地故障定位仪使用说明书青岛天正华意电气设备有限公司尊敬的用户：感谢您选用本公司生产的架空线路接地故障定位仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 仪器在不使用的情况下，请及时关闭电源！2 充电电池属于消耗部件，应注意维护，在使用时充电电池有效容量会随时间逐渐降低，从而使有效使用时间缩短，为了尽量提高电池寿命，请注意以下维护措施：2.1如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次；2.2严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。2.3充电灯：充电过程中亮红色；充电完成后亮绿色。3 接线前必须保证待测线路已经停止运行。4 在需要测试的故障线路全长范围内，均不能挂接地线。5 使用前仪器必须可靠接地。

江苏徐州地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。

江苏徐州地下电缆管线探测仪接线步骤1、拆开电缆两端的接地铜辫子(如果有困难，可以只拆开近端的)。2、发射机黑色测试线接系统地。3、发射机红色测试线接电缆线芯，接一相即可。如果识别故障电缆，红色测试线要接在绝缘电阻的那一相上。需要先做导通试验，确保该相没有断线。如果是故障电缆，故障点处一般烧毁的很严重。使用电缆故障测试仪的高压单元，采用周期放电模式给故障相施加高压脉冲。故障点处会发出响亮的放电声、并伴有放电火花。这种情况就没有必要使用本仪器识别了。4、把红色测试线所接的那一相线的远端接地。接线参考图：无论是单芯或三芯电缆，如果两端有接地铜辫子，请务必按照以下图示接线：如果目标电缆没有铜屏蔽和铠装，请按照下面的图示接线：3．接收机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！电压测量不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试线缆识别时，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即脉冲编码电流信号正输入端。测试完毕后须先将仪表关机，再将测试线撤离被测线路，才能从仪表上拔出。线缆识别把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。以下接线图适合于目标电缆为停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。
